西門子公司的W1nCC是WlndowsControIConter(視窗控制中心)的簡稱。它集成了SCADA、組態、腳本(Script)語言和OPC等先進技術，為用戶提供了Windows操作系統(W1ndows 2000或XP)環境下使用各種通用軟件的功能。WinCC繼承了西門子公司的全集成自動化(TIA)產品的技術先進和無縫集成的特點。

WinCC運行于個人計算機環境，可以與多種自動化設備及控制軟件集成，具有豐富的設置項目、可視窗口和菜單選項，使用方式靈活，功能齊全。用戶在其友好的界面下進行組態、編程和數據管理，可形成所需的操作畫面、監視畫面、控制畫面、報警畫面、實時趨勢曲線、歷史趨勢曲線和打印報表等。它為操作者提供了圖文并茂、形象直觀的操作環境，不僅縮短了軟件設計周期，而且提高了工作效率。WinCC的另一個特點在于其整體開放性，它可以方便地與各種軟件和用戶程序組合在一起，建立友好的人機界面，滿足實際需要。用戶也可將WinCC作為系統擴展的基礎，通過開放式接口，開發其自身需要的應用系統。

WinCC因其具有獨特的設計思想而具有廣闊的應用前景。借助于模塊化的設計，能以靈活的方式對其加以擴展。它不僅能用于單用戶系統，而且能構成多用戶系統，甚至包括多個服務器和客戶機在內的分布式系統。WinCC集生產過程和自動化于一體，實現了相互間的集成。

海納百川，有容乃大。HMI/SCADA軟件系統的發展史，就是近30年來氣勢恢弘的工業自動化系統、軟件工業及IT技術發展史的縮影。無論是平臺的變遷，還是技術的更迭，現代HMI/SCADA系統都折射出同時代工業自動化系統和軟件工業的最先進技術。從工業自動化系統的發展來看，PLC技術、總線和通訊技術、診斷技術等，早已成為HMI/SCADA軟件的核心技術；從軟件工業和IT技術的發展來看，客戶機/服務器系統、瘦客戶機、Web技術、組件技術、數據庫技術、軟件冗余技術乃至方興未艾的XML和.NET技術等，都已深深地滲透到HMI/SCADA軟件開發、工程實施及運行的各個階段。

西門子公司的HMI/SCADA軟件系統WinCC，正是這樣的系統。它幫助我們站在了自動化技術與軟件和IT技術融合的峰頂浪尖上，讓我們同時享受到二者的無限風光。縱觀WinCC系統的特點，我們可以看到兩個明顯的特征。

一、深厚的自動化系統領導廠商背景

作為傳統的自動化系統領導廠商，無論是現代自動化系統的核心--可編程控制器，還是工業自動系統

的神經系統--總線技術，西門子公司都始終走在技術和創新的最前沿。全集成自動化

TIA(TotallyIntegratedAutomation)，更是把這種優勢推向了前所未有的高度和廣度。正是基于這樣博大精深的自動化系統，WinCC承襲了西門子公司的TIA產品家族技術先進和相互間無縫集成的特點。這也就意味著，WinCC不是孤立的軟件系統，它時刻與以下系統集成在一起：

●與自動化系統的無縫集成。西門子公司的PLC產品，經歷了從早期致力于提高運行速度，到增強系統通信和聯網能力，再到融合了運動控制技術等諸多技術的T系列產品以及故障安全型的F系統的發展階段。在這樣的背景下，WinCC與相應的硬件系統緊密結合，通過統一的組態和編程、統一的數據管理及統一的通訊，極大地降低了用戶軟硬件組態的工程量，實現了整個產品范圍內的高度集成。

●與自動化網絡系統的集成。從現場總線PROFIBUS到工業以太網，再到PROFINET技術和基于組件的自動化技術CBA(Component-Based Automation)，以及無線通訊解決方案，由于WinCC內置了基于

S5/S7協議的通訊系統，并提供了大量面向這些系統和技術的組件，從而為WinCC和這些系統的最優化通訊和良好的互操作性提供了保證。至于在WinCC平臺上實現基于PROFIBUS的診斷功能，以及基于以太網的網絡管理功能等，更是錦上添花之筆。

●與MES系統的集成。制造執行系統MES(Manufacturing Execution Systems)，作為連接企業生產系統和管理系統的橋梁，包含了生產訂單管理、原材料管理、生產運營記錄、設備管理、工廠信息管理、生產規范管理系統和實驗室信息管理等系統，代表著現代化智能工廠發展的最新潮流。來自西門子公司的MES系統SIMATIC IT正是代表這一潮流的優秀系統。通過適當?shù)倪m配系統，WinCC可以輕松地集成在該系統下。換言之，實施了基于WinCC的HMI/SCADA系統，就為實施MES系統打下了堅實的基礎。

●與相應的軟硬件系統一起，實現系統級的診斷功能。診斷功能包括產品和系統的層次，貫穿于工程實施階段、調試階段和運行階段。配合適當?shù)能浻布到y(tǒng)，如Pr。Ag-ent等，WinCC可以方便地實現基于不同通訊協議、從軟件到硬件、從自動化站到操作站乃至整個SCADA網絡的診斷。

●WinCC不僅是可以獨立使用的HMI/SCADA系統，而且是西門子公司眾多軟件系統的重要組件。比如，WinCC是西門子公司DCS系統PCS7的人機界面核心組件，也是電力系統監控軟件P。werCC和能源自動化系統SICAM的重要組成部分。這也許正是WinCC在不到10年的時間，發展成為HMI/SCADA軟件領域全球領導品牌的原因之一。二、堅持開放性和先進性高于一切的理念開放性和標準化是軟件系統的生命線。當WinCC作為與技術和行業無關的通用自動化系統信息軟件平臺時，這一點就顯得更為突出了。而WinCC，正是從以下三個方面體現出了其開放的特性：

●整個系統通過完整和豐富的編程系統實現了雙向的開放性。借助C腳本，WinCC幾乎可以通過Win32 API無限制地訪問到Windows操作系統及該平臺上各種應用的功能，這正是現代SCADA系統的魅力所在；而VB腳本則從易用性和開發的快速性上相得益彰。反過來，通過ODK，WinCC的整個組態和運行系統又完全呈現給任何用戶自行開發的系統，為希望以WinCC作為平臺軟件進行工廠管理級軟件和信息系統開發的用戶提供了絕佳的平臺。

●數據庫系統全面開放。數據庫是SCADA系統的靈魂。從最基本的單用戶系統開始，WinCC就內置了高效的數據庫系統。它既可與操作站部署在同一臺PC上，又可以緊耦合(中央歸檔服務器)或松耦合(長期歸檔服務器)的方式獨立于操作站配置。通過ADO，OI。EDB，SQL等，WinCC的數據庫系統完全開放，這就為構成靈活而高效的IT和商務系統做好了充分的準備。

●廣泛采用最新的開放性軟件技術和標準，面向多種操作系統平臺。WinCC是第一個完全基于32位內核的HMI/SCADA軟件，因而，各種開放和最新的軟件技術就成為WinCC的代名詞。西門子公司作為OPC規范的五個發起公司之一，在各類產品中廣泛支持OPC，WinCC更是囊括了OPCDA，OPCHDA，OPCASLE 和OPCXML等多種規范。與此同時，WinCC支持包括Windows C正在內的多種Wind。ws平臺，能滿足用戶從移動式設備(如PDA)到遠程瘦客戶機等各種應用需求。

一、組態軟件概述與功能

組態軟件是數據采集監控系統SCADA(Supervisory Control and Data Acquisition)的軟件平臺工具，是工業應用軟件的一個組成部分。它具有豐富的設置項日，使用方式靈活，功能強大。組態軟件由早先單一的人機界面向數據處理機方向發展，管理的數據量越來越大。隨著組態軟件自身以與控制系統的發展，監控組態軟件部分地與硬件發生分離，為自動化軟件的發展提供了充分發揮作用的舞臺。OPC(OLE for Process Control)的出現，以與現場總線尤其是工業以太網的快速發展，大大簡化了異種設備間互連，降低了開發I/O設備驅動軟件的工作量。I/O驅動軟件也逐漸向標準化的方向發展。

實時數據庫的作用進一步加強。實時數據庫是SCADA系統的核心技術。從軟件技術上講，SCADA系統的實時數據庫，實質上就是一個可統一管理酌、支持變結構的、支持實時計算的數據結構模型。在實時數據庫技術中，還有對工業標準的支持(如OPC規范等)，對分布式計算的支持和對實時數據庫系統冗余的支持，等等。

目前看到的所有組態軟件都能實現類似的功能：幾乎所有運行于32位windows平臺的

組態軟件都采用類似資源瀏覽器的窗口結構，并對工業控制系統中的各種資源(設備、標簽量、畫面等)進行配置和編輯；處理數據報警與系統報警；提供多種數據驅動程序；各類報表的生成和打印輸出；使用腳本語言提供二次開發的功能；存儲歷史數據并支持歷史數據的查詢，等等。

二、WinCC簡介

西門子視窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA軟件中的后起之秀，1996年進入世界工控組態軟件市場，當年就被美國Control Engnieering雜志評為最佳HMI軟件，以最短的時間發展成第三個在世界范圍內成功的SCADA系統；而在歐洲，它無可爭議地成為第一。

在設計思想上，SIMATIC WinCC秉承西門子公司博大精深的企業文化理念，性能最全

面、技術最先進、系統最開放的HMI/SCADA軟件是WinCC開發者的追求。Wincc是按世

界范圍內使用的系統進行設計的，因此從一開始就適合于世界上各主要制造商生產的控制系

統，如A—B，Modicon，GE等，并且通訊驅動程序的種類還在不斷地增加。通過OPE的方

式，WinCC還可以與更多的第三方控制器進行通訊。

WinCC V6．O采用標準Microsoft SQL Server 2000(WinCC V6.0以前版本采用Sybase)數據庫進行生產數據的歸檔，同時具有web瀏覽器功能，可使經理、廠長在辦公室內看到生產流程的動態畫面，從而更好地調度指揮生產，是工業企業中MES和ERP系統首選的生產實時數據平臺軟件。

作為SIMATIC全集成自動化系統的重要組成都分，WinCC確保與SIMATIC S5，S7和505系列的PLC連接的方便和通訊的高效；WinCC與STEP 7編程軟件的緊密結合縮短了項目開發的周期。此外，WinCC還有對SIMATIC PLC進行系統診斷的選項，給硬件維護提供了方便。

WinCC具有以下性能特點：

1）創新軟件技術的使用。WinCC是基于最新發展的軟件技術。西門子公司與Microsoft

公司的密切合作保證了用戶獲得不斷創新的技術。

2）包括所有SCADA功能在內的客戶機／服務器系統。即使最基本的WinCC系統仍能

夠提供生成復雜可視化任務的組件和函數，生成畫面、腳本、報警、趨勢和報表的編輯器由最基本的wincc系統組件建立。

3）可靈活裁剪，由簡單任務擴展到復雜任務。WinCC是一個模塊化的自動化組件，既可以靈活地進行擴展，從簡單的工程到復雜的多用戶應用，又可以應用到工業和機械制造工藝的多服務器分布式系統中。

4）眾多的選件和附加件擴展了基本功能。已開發的、應用范圍廣泛的、不同的WinCC選件和附加件，均基于開放式編程接口，覆蓋了不同工業分支的需求。

5）使用MtcrosoftSQL Server 2000作為其組態數據和歸檔數據的存儲數據庫可以使用ODBC，DAO，OLE—DB，WinCC OLE—DB和ADO方便地訪問歸檔數據。

6）強大的標準接口(如OLE，ActiveX和OPC)。WinCC提供了OLE，DDE ActiveX服務器和客戶機等接口或控件，可以很方便地與其他應用程序交換數據。

7）使用方便的腳本語言。WinCC可編寫ANSI—C和Vi sualBasic腳本程序。

8）開放API編程接口可以訪問WinCC的模塊。所有的winCC模塊都有一個開放的C編程接口(C—APL)。這意味著可以在用戶程序中集成WinCC的部分功能。

9）具有向?qū)У暮喴?在線)組態。WinCC提供了大量的向?qū)砗喕M態工作。在調試階段還可進行在線修改。

10）可選擇語言的組態軟件和在線語言切換。WinCC軟件是基于多語言設計的。這意味著可以在英語、德語、法語以與其他眾多的亞洲語言之間進行選擇，也可以在系統運行時選擇所需要的話言。

11）提供所有主要PLC系統的通訊通道。作為標準，WinCC支持所有連接SIMATC S5/S7、、/505控制器的通訊通道，還包括PROFIBUS DP，DDE和OPC等非特定控制器的通訊通道。此外，更廣泛的通訊通道可以由選件和附加件提供，

12）與基于PC的控制器SIMATIcwinAc緊密接口，軟/插槽式PLC和操作、監控系統在一臺PC機上相結合無疑是一個面向未來的概念。在此前提下，WinCC和WinAC實現了西門子公司基于PC的、強大的自動化解決方案。

13）全集成自動化TIA(Totally Integrated Automation)的部件。TIA集成了西門子公司的各種產品包括WinCC。WinCC是工程控制的窗口，是TIA的中心部件。TIA意味著在組態、編程、數據存儲和通訊等方面的一致性。

14）SIMATIC PCS7過程控制系統中的SCADA部件，如SIMATIC PCS7是TIA中的過程控制系統；PCS7是結合了基于控制器的制造業自動化優點和基于PC的過程工業自動化優點的過程處理系統(PC5)?；诳刂破鞯腜CS7對過程可視化使用標準的SIMATIC部件。WinCC作為PC57的操作員站。

15）符合FDA 21 CFR Pant 11的要求。

16）集成到MES和遼RP中。標準接口使SIMATICWinCC成為在全公司范圍IT環境下的一個完整部件。這超越了自動控制過程，將范圍擴展到工廠監控級，為公司管理MES(制造執行系統)和ERP(企業資源管理)提供管理數據。

三、產品分類：

1、Power Tags定義

WinCC的變量分為內部變量和過程變量。把與外部控制器沒有過程連接的變量叫做內部變量。內部變量可以無限制地使用。相反，與外部控制器(例如PLC)具有過程連接的變量叫做過程變量(俗稱外部變量)。Power Tags是指授權使用的過程變量，也就是說，如果購買的WinCC具有1024個Power Tags授權，那么winCC項目在運行狀態下，最多只能有1024個過程變量。過程變量的數目和授權使用的過程變量(Power Tags)的數目顯示在wincC管理器的狀態欄中。

2、WinCC產品分類

WinCC產品分為基本系統、WinCC選件和WinCC附加件。

WinCC基本系統分為完全版和運行版。完全版包括運行和組態版本的授權，運行僅有WinCC運行的授權。運行版可以用于顯示過程信息、控制過程、報告報警事件、記錄測量值和制作報表。根據所連接的外部過程變量數量的多少，WinCC完全版和遠行版都有5種授權規格：128個、256個、1024個、8000個和65536個變量((Power Tags)。其中的(Power Tags是指存在過程連接到控制器的變量，不管此變量是32位的整型數，還是l位的開關量信號，只要給此變量命名并連接到外部控制器，都被當作1個變量。相應的授權規格決定所連接的過程變量的最大數目。無過程連接的內部變量可以被無限制地使用。

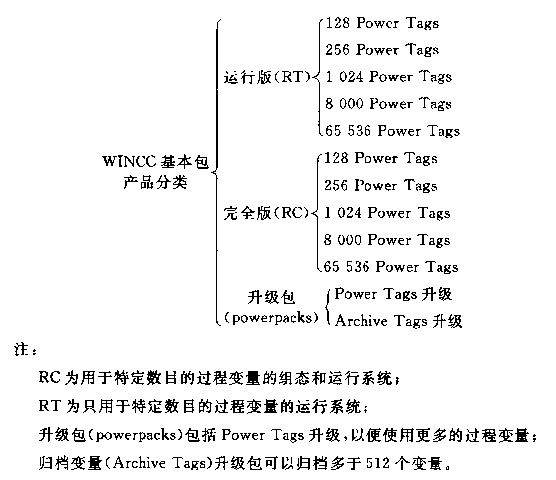

下表勒出WinCC的產品分類：

四、突出的優點：

1、多功能

通用的應用程序，適合所有工業領域的解決方案；多語言支持，全球通用；可以集成到所有自動化解決方案內；內置所有操作和管理功能，可簡單、有效地進行組態；可基于Web持續延展，采用開放性標準，集成簡便；集成的Historian 系統作為IT 和商務集成的平臺；可用選件和附加件進行擴展；“全集成自動化”的組成部分，適用于所有工業和技術領域的解決方案。

2、實例證明

WinCC集生產自動化和過程自動化于一體，實現了相互之間的整合，這在大量應用和各種工業領域的應用實例中業已證明，包括：汽車工業、化工和制藥行業、印刷行業、能源供應和分配、貿易和服務行業、塑料和橡膠行業、機械和設備成套工程、金屬加工業、食品、飲料和煙草行業、造紙和紙品加工、鋼鐵行業、運輸行業、水處理和污水凈化。

3、其他作用

WinCC是SIMATIC PCS 7過程控制系統與其它西門子控制系統中的人機界面組件。WinCC還為垂直市場解決方案提供有豐富的選件(options)和附加件(add-ons)。　　通過利用“FDA選件”，并在工程與組態時采取適當?shù)拇胧@在白皮書中已闡明— SIMATIC WinCC符合制藥和食品行業FDA 21 CFR Part 11的要求(FDA = 美國食品和藥物管理局)。眾多的任選件，將使工廠認證更為容易，而這種認證為這些工業領域的各種要求更是提供了非常有說服力的全面響應?！　±?，已開發出了一些應用于垂直市場，如供水行業的WinCC附加件：應用Sinaut ST7cc的遠程控制系統，應用PM-Aqua的歸檔和記錄系統，應用Siwa-Plan的運行成本優化系統，應用FunkServer - Pro的報警管理系統等。

從面市伊始，用戶就對SIMATIC WinCC(Windows Control center)印象深刻。一方面，是其高水平的創新，它使用戶在早期就認識到即將到來的發展趨勢并予以實現；另一方面，是其基于標準的長期產品策略，可確保用戶的投資利益。
