西門子HMI觸摸屏的優勢及應用
SIMATIC HMI人機界面
SIMATIC HMI人機界面廣泛用于各種行業和應用領域中，通過 Multi Panel 選件，如通過Microsoft Pocket Internet Explorer演示HTML文檔，這些行業和應用領域還可以擴展。
與操作面板一樣，Multi Panels(MP)用于本地計算機操作和監控
即使面板在無電池的情況下被切斷電源，也不會丟失消息緩沖器中的數據
PLC功能可以直接集成到帶Option(選件)的MP277平臺中
通過安裝附加的Windows CE 應用程序可擴展其功能(Multi Panel和面板選件)
SIMATIC MP 277單元，基于Windows CE，集操作員面板的堅固耐用性與PC環境的靈活性于一身。
點陣式圖形 7.5" 或 10.4" TFT 顯示屏，彩色(64k 色)
MP 277 8" 和 MP 277 10" 觸摸屏:
觸摸屏(模擬/耐磨)
MP 277 8"按鍵式：
38 系統功能鍵，其中有 26 個是自由組態和自由定義說明的功能鍵(18個帶有LED)
MP 277 10" Key:
38系統功能鍵，其中有36個是自由組態和自由定義說明的功能鍵(28個帶有LED)
MP 277正面為不銹鋼，因而滿足食品與飲料等行業的高要求。
所有接口，如MPI、PROFIBUS DP、USB、PROFINET(以太網 TCP/IP)，均為機載式。
SIMATIC MP277的優勢：
全集成自動化(TIA) 的集成組件：提高生產效率，將組態開銷降至最低，降低生命周期成本
通過以下選項進行模塊化擴展：
WinAC MP 277/軟件 PLC
WinCC flexible/Sm@rtAccess，用于不同 SIMATIC HMI 系統間通訊
WinCC flexible/Sm@rtService，用于通過企業內網/Internet實現機器/設備遠程維護和維修
WinCC flexible/OPC Server用于與不同廠商的應用程序進行通訊
Microsoft Pocket Internet Explorer(已經包括在交貨范圍內)
WinCC flexible/ProAgent，用于系統和機器的選擇性、快速過程故障診斷
WinCC flexible/Audit 用于用戶管理(追蹤和用戶操作)
通過以下方式降低維修和調試成本：
通過以太網(TCP/IP)、USB、MPI、PROFIBUS DP或通過SD/Multimedia卡進行備份/還原
組態和固件遠程下載/上傳(遠程=自動轉移識別)
可重新加載特殊驅動程序
背光顯示屏具有較長使用壽命
圖片庫，帶有現成的圖形對象
可全球使用￡o
可組態32種語言(包括亞洲和西里爾字符集)
可以聯機選擇最多16種語言
標準硬件和軟件接口，用于提高靈活性：
SD/Multimedia 卡插槽，用于存儲器擴展、備份/還原或其它接口
以太網(TCP/IP)，用于數據和項目集中管理和控制鏈路到SIMATIC S7
標準 Windows 存儲格式(CSV)，用于歸檔和配方，以使用標準工具(如 Microsoft Excel)實現進一步處理
SIMATIC MP277的應用
它們廣泛用于各種行業和應用領域中，通過 Multi Panel 選件，如通過Microsoft Pocket Internet Explorer演示HTML文檔，這些行業和應用領域還可以擴展。
無磁盤和無風扇的設計，即使在粉塵或振動限制使用計算機的場合，它們?nèi)匀豢梢允褂?。較短的上電時間意味著多功能面板通電不久即可投入使用。
SIMATIC MP277的設計
具有較小安裝深度的緊湊型設計
產品可以防各種油￡?油脂和標準的清潔劑侵蝕
防護等級IP65/NEMA 4x/NEMA 12(前面)或IP20(后面)
插頭型接線端子，用于連接到24 V DC電源
接口：
RS 485/422接口用于過程連接(PPI,MPI, PROFIBUS DP最大12 Mbit/s)
用于存儲棒、鼠標、鍵盤、打印機、條形碼讀取器、UPS和下載/上傳配置的USB
以太網(TCP/IP)，用于與上位PC交換數據，連接網絡打印機及下載/上傳組態參數，連接控制鏈路到SIMATIC S7
用于SD/Multimedia卡的插槽
觸摸屏的使用說明書
一、簡介
THPSSM-1型系統的人機界面采用西門子SMART觸摸屏。人機界面采用西門子Smart 700觸摸屏。人機界面是在操作人員和機器設備之間做雙向溝通的橋梁，用戶可以自由的組合文字、按鈕、圖形、數字等來處理、監控、管理隨時可能變化的信息的多功能顯示屏幕。
注意事項：
1.請確保在HMI設備外部為所有連接電纜預留足夠的空間。
2.安裝HMI設備時，確保人員、工作臺和整體設備正確接地。
3.連接電源：僅限DC24V。

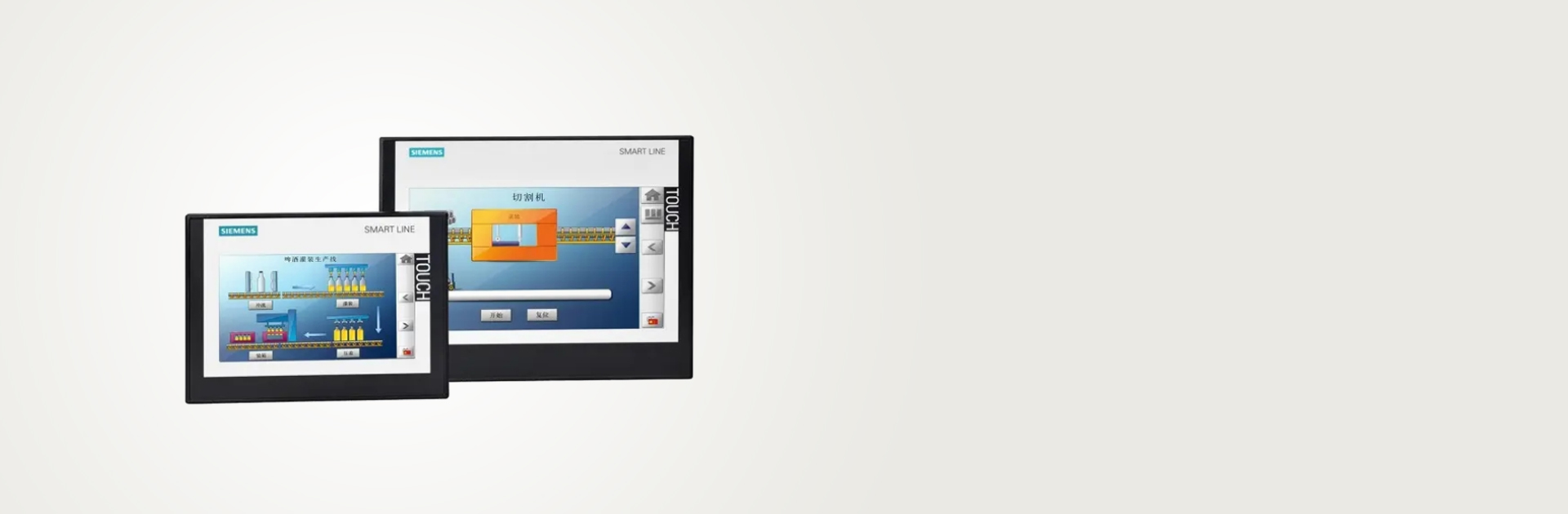

Smart 700面板說明:
二、連接組態PC
1.組態PC 能夠提供下列功能：
1.1傳送項目；
1.2傳送設備映像；
1.3將HMI 設備恢復至工廠默認設置；
1.4備份、恢復項目數據。
2.將組態PC 與Smart Panel 連接：
2.1關閉HMI 設備；
2.2將 PC/PPI 電纜的RS485 接頭與HMI 設備連接；
2.3 將PC/PPI 電纜的RS232 接頭與組態PC 連接。
三、連接HMI設備
1.串行接口
序號 | D-sub 接頭 | 針腳號 | RS485 | RS422 |
1 |
| 1 | NC. | NC. |
2 | 2 | M24_Out | M24_Out | |
3 | 3 | B(+) | TXD+ | |
4 | 4 | RTS*) | RXD+ | |
5 | 5 | M | M | |
6 | 6 | NC. | NC. | |
7 | 7 | P24_Out | P24_Out | |
8 | 8 | A(-) | TXD- | |
9 | 9 | RTS*) | RXD- |
2.下表顯示了 DIP 開關設置?？墒褂?RTS 信號對發送和接收方向進行內部切換。
通訊 | 開關設置 | 含義 |
RS485 |
| SIMATIC PLC 和 HMI 設備之間進行數據傳輸時，連接頭上沒有 RTS 信號（出廠狀態）
|
| 與 PLC 一樣，針腳 4 上出現 RTS 信號，例如，用于調試時 | |
| 與編程設備一樣，針腳9 上出現RTS 信號，例如，用于調試時。 | |
RS422 |
| 在連接三菱 FX 系列 PLC 和歐姆龍CP1H / CP1L /CP1E-N 等型號 PLC 時，RS422/RS485 接口處于激活狀態。
|
四、啟用數據通道
1.用戶必須啟用數據通道從而將項目傳送至 HMI 設備。
2.說明：完成項目傳送后，可以通過鎖定所有數據通道來保護HMI設備，以免無意中覆蓋項目數據及 HMI設備映像。
3.啟用一個數據通道 - Smart Panel（Smart 700）
3.1.按“Transfer”按鈕，打開“TransferSettings”對話框。
3.2.如果 HMI 設備通過 PC-PPI 電纜與組態 PC 互連， 則在“Channel 1” 域中激活“Enable Channel”復選框。
3.3. 使用“OK”關閉對話框并保存輸入內容。
五、WinCC flexible 2008 軟件的安裝
安裝步驟：
4.先裝Wincc flexible 2008 CN
5.其次裝Wincc flexible 2008_SP2
6.最后裝Smart panelHSP
按向?qū)崾?，一路按下【下一步】，按?/span>[完成]，軟件安裝完畢。
六、制作一個簡單的工程
1.安裝好Wincc flexible 2008軟件后，在[開始]/[程序]/[ WinCC flexible 2008]下找到相應的可執行程序點擊，打開觸摸屏軟件。界面如下：
2.點擊菜單[選項]里的[創建一個空項目]，在彈出的界面中選擇觸摸屏[Smart Line][ Smart 700],點擊確定，進入如下界面。
3.在上述界面中，左側菜單選擇通訊下的雙擊“連接”，選擇通訊驅動程序（SIMATIC S7 200）。設置完成，再雙擊左側菜單選擇通訊下的“變量”，建立變量表。如下圖
4.變量建立完成，再雙擊左側菜單選擇畫面下的“添加 畫面”，可以增加畫面的數量，再選擇畫面一，進行畫面功能制作，如制作一個返回初始畫面按鈕，選擇右側“按鈕”，在“常規”下設置文字顯示，在“事件”下選擇“單擊”設置函數如下圖，在“外觀”下設置其他外觀顯示，返回功能按鈕設置完成。
5.制作指示燈，用于監控PLC輸入輸出端口狀態，選擇右側“圓”，在“外觀”下設置如下：
6.制作按鈕，用于對PLC程序進行控制，選擇右側“按鈕”，在“事件”下設置“置位按鈕”，如下圖：
7. 制作完成一個簡單的畫面如下：
七、工程下載
1.通過PC/PPI通信電纜連接觸摸PPI/RS422/RS485接口與PC機串口。
2.觸摸屏需開啟用數據通道選擇“Control Panel”，在彈出窗口激活“Enable Channel”復選框選中后關閉，后選擇“Transfer”啟動下載。
3.點擊下載按鈕下載工程。如下圖:
4.下載完成，觸摸屏需在開啟用數據通道選擇“Control Panel”，在彈出窗口取消選中后關閉，用專用連接電纜連接PLC與觸摸屏就可以實現所設定的控制。
