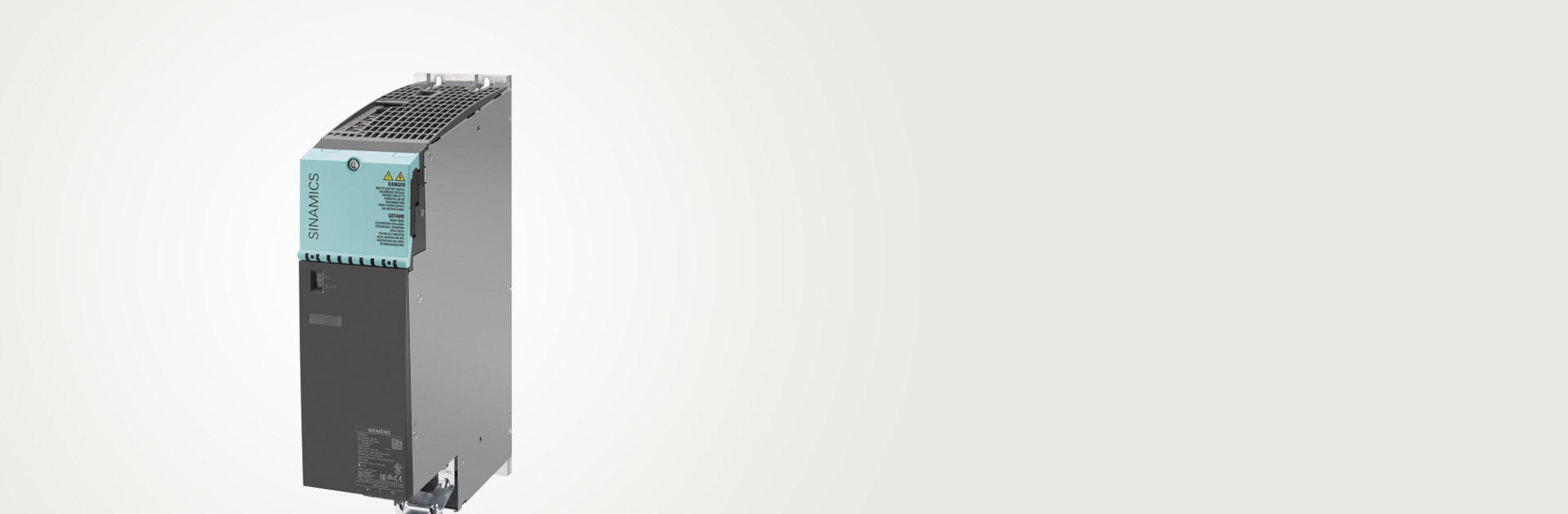

S120操作說明
S120常用控制參數
1.訪問權限及出廠復位
P003 BOP訪問級別3：專家
4：維修
P010 驅動調試參數篩選0：就緒
1：快速調試
2：功率單元調試
3：電機調試（電機模塊）
4：編碼器調試（電機模塊）
5：工藝應用/單元
15：數據組
30：參數復位
P970 驅動參數復位0：當前無效
1：復位參數
5：復位Safety參數（電機模塊）
100：復位BICO參數
2.電機數據組
P
3.編碼器
P
4.實際信號及控制字和狀態字
P015 宏文件選擇
r019 BOP控制字狀態
r020 轉速設定值rpm
r021 轉速實際值rpm
r022 轉速實際值rpm
r024 濾波的輸出頻率Hz
r025 已濾波的輸出電壓V
r026 已濾波的直流母線電壓V
r027 已濾波的電流實際值A
r031 已濾波的轉矩實際值Nm
r035 端子上輸入的溫度℃（BLM）/電機溫度（電機模塊）
r037 功率單元溫度℃/控制單元溫度℃
r046 缺少的使能信號
r050 命令數據組有效位00：CDS 0 有效
位01：CDS 1 有效
位01：DDS 1 有效
狀態字1 位00：接通就緒=r0899.0
位01：運行就緒=r0899.1
位02：運行使能=r0899.2
位03：故障有效=r2139.3
位04：OFF2有效=r0899.4
位05：OFF3有效=r0899.5
位06：接通禁止有效=r0899.6
位07：警告有效=r2139.7
位08：設定值/實際值偏差=r2197.7
位09：PLC控制請求=r0899.9
位10：達到或超過n比較值=r2199.1
位11：達到轉矩極限=r1407.7(取反)
位12：電機抱閘打開=r0899.12
位13：電機超溫報警=r2135.14(取反)
位14：電機正向旋轉=r2197.3
位15：變頻器過載警告=r2135.15(取反)
控制字1 位00：ON/OFF1 =r0898.0 =P840
位01：OFF2 =r0898.1 = P844/ P845
位02：OFF3 =r0898.2 = P848/ P849
位03：使能運行=r0898.3 = P852
位04：使能斜坡函數發生器=r0898.4 = P1140
位05：繼續斜坡函數發生器=r0898.5 = P1141
位06：使能轉速設定值=r0898.6 = P1142
位07：故障復位=r0898.7 = P2103/P2104/P2105
位08：JOG 0 =r0898.8 = P1055
位09：JOG 1 =r0898.9 = P1056
位10：通過PLC控制=r0898.10 = P854
位11：設定值取反=r1198.11 = P1113
位12：
位13：MOP 上升=r1198.13 = P1035
位14：MOP 下降=r1198.14 = P1036
位15：
P840 ON/OFF1命令
P844/ P845 OFF2
P848/ P849 OFF3
P852 使能
P854 PLC控制
P1140 使能斜坡函數發生器
P1141 繼續斜坡函數發生器
P1142 使能轉速設定值
P1113 設定值取反（反向）
P2103/P2104/P2105 故障復位
r055 附加控制字
r056 閉環控制狀態字
r060 未濾波的轉速設定值rpm
r061 未濾波的轉速實際值rpm
r068 直流母線的直流電流/電機實際電流絕對值
r069 相電流實際值（電機模塊）
r070 直流母線電壓
5.通訊
P918 Profibus通訊地址
P922 Profibus報文格式選擇1：標準報文1，PZD2-2
20：標準報文20，PZD2-6
350：西門子報文350，PZD4-4
352：西門子報文352，PZD6-6
353：西門子報文353，PZD2-2，PKW4-4
354：西門子報文354，PZD6-6，PKW4-4
999：自由報文
6.其他設定源
P1000 主給定設定來源0：無主設定值
1：電動電位計
2：模擬設定值
3：轉速固定設定值
6：現場總線
P1070 主給定r755：模擬設定值
r1024：固定設定值
r1050：電動電位計
P1075 附加給定r755：模擬設定值
r1024：固定設定值
r1050：電動電位計：
P1055 點動命令位0 （JOG1的信號源）
P1056 點動命令位1 （JOG2的信號源）
P1058 JOG1 轉速設定值
P1059 JOG2 轉速設定值
P1035 電動電位計MOP正向升速命令源
P1036 電動電位計MOP反向降速命令源
P1037 電動電位計最大轉速
P1038 電動電位計最小轉速
P1039 電動電位計MOP取反
P1040 電動電位計MOP初始值rpm
P1080 最小速度rpm
P1082 最大速度rpm
P1083 正向速度極限
P1086 反向速度極限rpm
P1085 正向速度極限信號源
P1088 反向速度極限信號源
P1110 禁止負方向
P1111 禁止正方向
P1113 設定值取反信號源
P1120 RFG加速時間
P1121 RFG減速時間
P1135 OFF3下降時間
P1503 轉矩設定值信號源
P1520 轉矩上限
P1521 轉矩下限
P1522 轉矩上限信號源
P1523 轉矩下限信號源
P855 強制打開抱閘
P856 強制閉合抱閘
P810 命令數據組選擇CDS位0
P811 命令數據組選擇CDS位1
P820 驅動數據組選擇CDS位0
P821 驅動數據組選擇CDS位1
P700 命令源選擇0：沒有宏
2：端子
6：現場總線
170：JOG1
181：2線類型2
181：2線類型3
181：3線類型1
181：3線類型2
P2106/P2107/P2108 外部故障1/ 外部故障2/ 外部故障3
P2112/P2116/P2117 外部報警1/ 外部報警2/ 外部報警3
P640 電流極限
P1300 開環/閉環方式
P1755 無編碼器運行時速度
7.數字及模擬量輸入輸出
r720 CU上數字輸入輸出數量
r721 CU上數字輸入實際值
r722 CU上數字輸入狀態
P730 數字輸出DO 0的信號源選擇
P731 數字輸出DO 1的信號源選擇
P732 數字輸出DO 2的信號源選擇
r747 數字輸出狀態
P748 數字輸出取反
r751 模擬輸入狀態
P756 模擬輸入類型選擇0：單極電壓輸入（0……+10V）
1：監控單極電壓輸入（+2V……+10V）
2：單級電流輸入（0mA……+20 mA）
3：監控單級電流輸入（+4mA……+20 mA）
4：雙擊電壓輸入（-10V……+10V）
8：未連接傳感器
P771 模擬輸出信號源
P772 模擬輸出當前輸出值%
P776 模擬輸出類型0：電流輸出（0mA……+20 mA）
1：電壓輸處（0……+10V）
2：電流輸出（+4mA……+20 mA）
